Des photographies pour comprendre les infrastructures.
Des images réelles, documentées et créditées. Leur contexte et leur date sont conservés pour distinguer ce qu’elles montrent de ce qu’elles ne permettent pas de conclure.
Lire une photo technique avec les bons repères
Une image aide à reconnaître un équipement ou à comprendre une contrainte physique. La couverture, l’éligibilité, le contrat et les performances restent des informations distinctes, à vérifier pour votre projet. Aucun de ces clichés n’est présenté comme une réalisation de Nicholas Owen Global Telecom.
Le raccordement optique comprend des interventions physiques dans un environnement technique. Cette photographie documente une installation à Queens, dans le contexte indiqué par sa source. Elle ne permet pas de déduire le débit, le contrat ou la disponibilité d’un accès.
Pour préparer votre propre local, examinez le cheminement, le point de livraison, les accès aux équipements et les responsabilités des intervenants. Un inventaire photographique autorisé peut aider la maintenance, mais doit éviter les informations sensibles et les identifiants visibles.
Baie de serveurs photographiée en 2019 ; exemple d’infrastructure, sans lien avec une installation de notre entreprise. Photo : Tony Webster · CC BY 2.0. Redimensionnement et conversion WebP ; cadrage de présentation possible dans les cartes.
Une baie peut réunir serveurs, alimentation et liaisons réseau. La photographie de Tony Webster donne un exemple matériel. Elle ne prouve ni un niveau de redondance, ni une certification, ni les performances d’une infrastructure.
L’inventaire utile distingue équipement, fonction, propriétaire et dépendances. Avant un déplacement, vérifiez câbles, énergie et accès maintenance. Une photo accompagne le repérage ; le schéma et la configuration restent nécessaires pour comprendre le fonctionnement du service.
Connecteur Ethernet photographié en 2007 : la connectique doit être vérifiée lors du diagnostic d’un accès filaire. Photo : Jonas Bergsten · Domaine public. Redimensionnement et conversion WebP ; cadrage de présentation possible dans les cartes.
Ce gros plan montre un connecteur couramment appelé RJ45. Son apparence ne suffit pas à établir la catégorie du câble, la qualité de terminaison ou le débit négocié entre deux ports. Les vérifications portent sur l’ensemble du lien.
Lors d’un diagnostic, comparez les résultats avec un câble et un port dont le fonctionnement est connu. Notez négociation, erreurs et symptômes avant de remplacer des éléments. Pour le PoE, examinez aussi les capacités d’alimentation et la qualité du câblage.

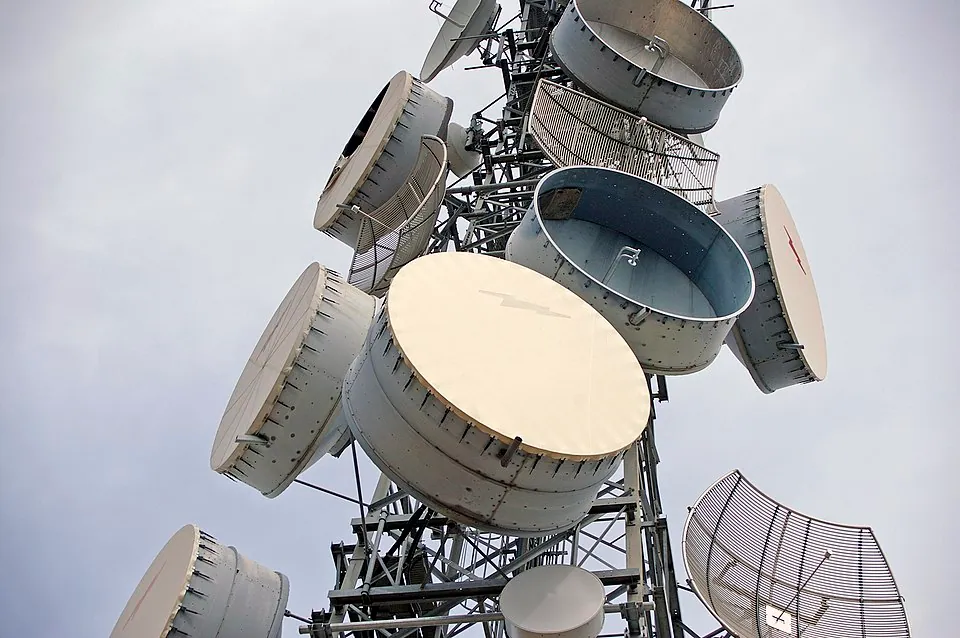

Antennes de faisceaux hertziens à Willans Hill, photographiées en 2008. Elles illustrent des liaisons terrestres, pas des terminaux satellite domestiques. Photo : Bidgee · CC BY-SA 2.5 AU. Redimensionnement et conversion WebP ; cadrage de présentation possible dans les cartes.
Les antennes photographiées à Willans Hill illustrent des liaisons par faisceaux hertziens sur un pylône. Une forme parabolique ne signifie pas automatiquement liaison satellite, accès mobile pour un téléphone ou desserte Internet d’un logement.
La fonction d’une antenne doit être établie par sa documentation et le contexte de l’installation. Ne transformez pas une photographie de pylône en carte de couverture. Pour choisir un service, vérifiez réseau, adresse et usages avec les sources et les mesures appropriées.
Installation d’un onduleur de centre de données en 2008. Son échelle est différente de celle d’un équipement destiné à une petite baie. Photo : Cgxke · Domaine public. Redimensionnement et conversion WebP ; cadrage de présentation possible dans les cartes.
La source décrit un grand onduleur en cours d’installation dans un centre de données. Son échelle est différente de celle d’un équipement de petite baie. Le cliché ne fournit pas une estimation d’autonomie pour un autre site.
Définissez les fonctions à maintenir, mesurez la charge et consultez les courbes du fabricant. Il faut considérer la chaîne entière : terminaison opérateur, routeur, commutateur et appareils utilisés. L’installation et les interventions électriques demandent des compétences adaptées.
Routeur Starlink photographié en 2021 : exemple historique de matériel, sans indication sur les modèles ou offres actuels. Photo : Tim Reckmann · CC BY 2.0. Redimensionnement et conversion WebP ; cadrage de présentation possible dans les cartes.
Cette photographie représente un routeur Starlink de première génération, dans le contexte de 2021 décrit par la source. Elle est conservée comme exemple documentaire ; elle ne représente pas une fiche du matériel actuellement vendu.
Un projet satellite exige de vérifier le terminal de l’offre précise, la visibilité du ciel, les travaux, l’adressage et les conditions contractuelles. L’ancien modèle photographié ne permet pas d’en déduire les connecteurs, les performances ou les fonctionnalités d’un modèle récent.
Les liens de crédit ouvrent la fiche de la photographie d’origine. Le lien de licence précise les conditions de réutilisation. Les versions affichées ont été redimensionnées et converties en WebP ; leur cadrage peut différer dans une carte. Une licence d’image ne signifie pas que l’auteur ou le fabricant recommande notre entreprise.
Les dates anciennes sont indiquées lorsqu’elles sont utiles au contexte. Pour un achat, demandez toujours la référence exacte et la documentation actuelle du matériel proposé. Explorer les 42 guides télécom →
